コネクタの品質と設計の考慮:電子機器の性能確保の鍵

電子機器の設計において、接続点の質は非常に重要。信頼性が高く、特定のアプリケーションや顧客のニーズに合ったコネクタを慎重に選ぶことは、性能障害や潜在的なインストール問題を予防するために非常に重要。

適切なコネクタは品質を保証するだけでなく、安心して使用するための礎石。それは現場の故障を効果的に減らすことができて、製造コストを下げて、配線の流れを簡略化し。しかし、残念なことに、多くのプロジェクトでは、接続の問題が解決の議題の最後に置かれがち。

今日の激しい市場競争とコスト制御の圧力に直面して、コネクタの選択はますますコストを主な考慮要素にする傾向があるよう。確かにコスト意識は必要ですが、コネクタの材質や構造とコストの微妙な関係を理解することも同様に重要。そうすることで、デバイスのライフサイクル全体にわたる接続を確実にすることができ。

異なるメーカーのコネクタを比較する際には、同じ製品を比較する視点を持つことが重要。わずかな材料や部品の違いでも、コネクタ全体の品質やコストに大きな影響を与える可能性があるから。したがって、コネクタの基本的な属性をすべてチェックすることが賢明な選択の第一歩となり。

コネクタハウジングの材質と設計を考慮し

コネクタハウジングの選択材料は幅広く、操作環境、温度耐性、引火性等級及び製造工程(例えばピーク溶接、SMT、ピン溶接など)を総合的に考慮しなければなりません。

▲新製品を設計する際、性能と同様にコネクタ設計の外部要素と内部要素が重要

工業グレードのPCBの配線端子を例にして、優良なメーカーはいつもナイロン(例えばポリアミド)をハウジング材料として選んで、それがV0級難燃性、高強度、耐化学腐食、回収可能で、125°Cまでの環境の下で安定して働く能力を備え。

金属部品の精緻な選択

コネクタのピン、針カバー、接点、クランプ機構などの金属部品も慎重に選び。PCBマウント端子ブロックの例として、銅メッキ合金は、その強度、耐腐食性、優れた導電性と熱性能のため、PCB溶接針の理想的な選択となり。

クランプ机構は具体的な応用によって最適な金属材料を選択して、一致した接続品質を確保し。また、相互作用する部品に同じ金属材質を使用することで、温度変化による膨張収縮の違いを避け、高品質な電気的接触を保証することができ。

細部が勝負

コネクタコンポーネントの基本材質を決定した後は、さらに特定アプリケーションのニーズに応えるための機能強化や付加価値サービスを検討する必要があり。例えば、外筐材料は、耐紫外線、耐滅菌処理、または耐熱リフロー溶接などの特性を備える必要があるかもしれません。

また、ハウジングの色のカスタマイズ、シールドデザイン、応力の除去と印刷マークなどの付加価値サービスも著しくコネクタのユーザー友好性とアプリケーションの適応性を高めることができ。

▲既製ソリューションでは対応できない場合は、カスタムコネクタを使う時期かもしれません。

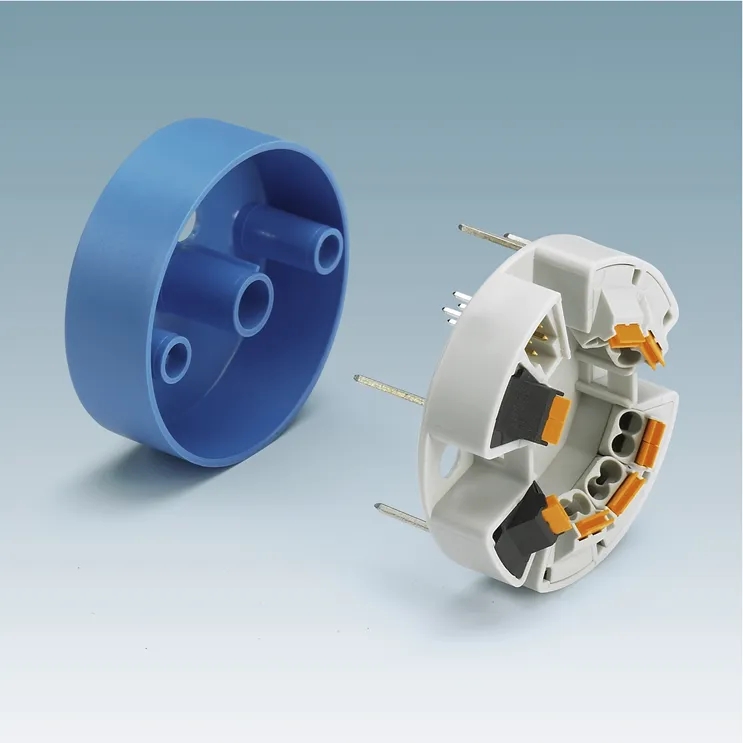

(写真はフェニックス・エレクトリックカスタマイズ接続ソリューション)

金属部品についても、メッキ処理、代替金属の選択、接点の荷重方式、ピン長さなどの詳細に注意を払い、コネクタ全体の性能とコストを確保する必要があり。接続タイプ(電源、信号、データ)、電圧、電流規格、終端された電線のAWGサイズなどの基本的な仕様も選択プロセスを導く重要な要素。

カスタムコネクタのメリットと考慮点

既存のコネクタでは、特定の用途に対応できない場合には、カスタムコネクタが最適。優良メーカーは通常、できるだけ標準のサブアセンブリを採用して、カスタマイズのコストを下げ、オーダーメード型ハウジング、ピン、終端オプションやシールドなどの方法で、アプリケーションとの完璧なマッチングを実現し。ハイブリッドコネクタを設計する際には、電源機能と信号機能を一体化することで必要なコネクタ数を減らし、設計効率を高めることができ。

▲単品のデザインを固定する要素

カスタムコネクタを決定する前に、部品材料、ワークウエア戦略、組み立て自動化など、製造面での実際の要素を含め、すべての要素を考慮する必要があり。同時に、期待通りのコストを提供し、品質管理と検証設計プロセスを備えたメーカーを選ぶことで、最終製品の欠陥や耐久性を確保することができ。

おわりに

一貫した品質ガイドラインを遵守し、構造化された開発プロセスと先進的なテスト方法を採用している優れたコネクティビティ部品メーカーとの提携は、電子装置の設計成功の鍵となり。既製ソリューションであれ、カスタマイズサービスであれ、これらのベンダーはあなたの設計要求に応え、製品を差別化することができ。
