電気コネクタの重要性と製造プロセス解析

電子機器の広範な使用において、電気コネクタは、複雑な機能を実現するための重要なコンポーネントの重要な役割を果たし。

技術の継続的な進歩に伴い、電気コネクタは、新しい基準に適応し、厳しい環境に耐え、使いやすさ、費用対効果、持続可能性の目標を達成するために設計を支援するために進化し続けてい。

市場には数百種類の異なるタイプの電気コネクタが存在していますが、それぞれが安定した電気接続を保証するという重要な役割を担ってい。

電気コネクタの基本概念

電気コネクタは信頼できる電気接点を提供することで、電源と信号がスムーズに回路間を流れることを保証し。雄端(ピンやプラグのような)と親端(コンセントのような)のドッキングに成功すると、しっかりとした電気的な接続が確立され。

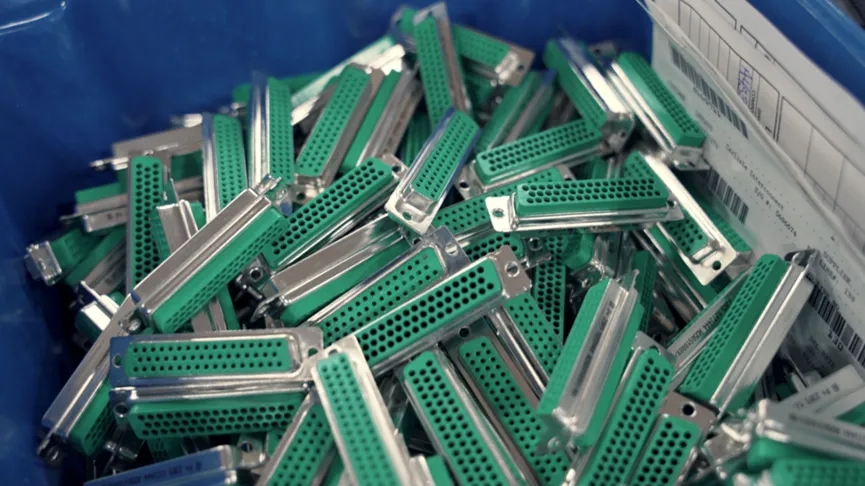

▲Positronic d-subminiatureコネクタ

伝統的な溶接やハード配線方式に比べて、電気コネクタを使用することで、より高い柔軟性、より速い接続速度、便利な組み立てプロセスをもたらすと同時に、設備のアップグレード、メンテナンス、一時的な使用も容易になり。

コネクタ構造の二重機能

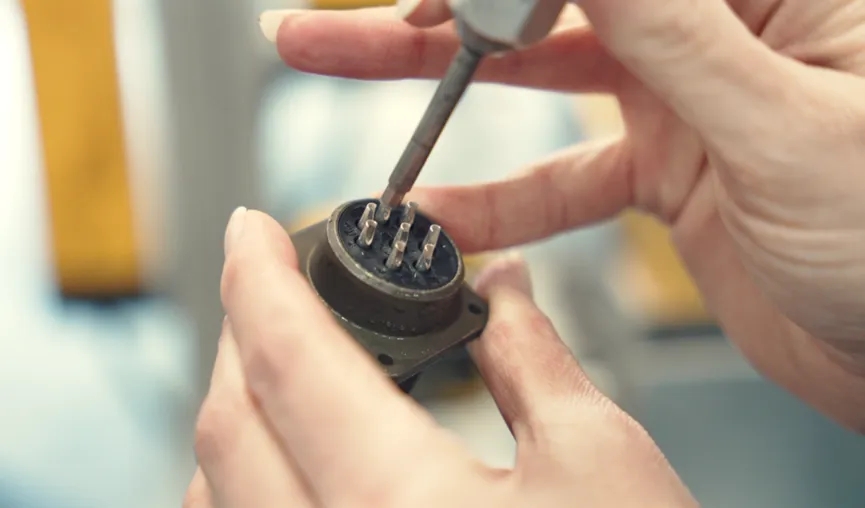

▲26482 Iシリーズの円形コネクタ

コネクターのハウジング、すなわち保護層は、内部のコンポーネントを外部の干渉から守るだけでなく、電気的な接続の安全性と安定性を確保し。外殻の材料は多様で、型制プラスチックと金属は最も一般的で、どんな材料を選択して具体的な応用の需要に依存し。

コネクタの接点、すなわち端子は、銅のような高い導電性の金属で作られ、しばしばメッキ、錫メッキなどのプロセスによって導電性と耐久性を強化し。

製造工程詳解

プラスチックハウジングの射出成形:プラスチックコネクタのハウジングは、精密な射出成形プロセスによって作成され。プラスチックの粒子は高温で溶融した後、金型に注入されて冷却され、所定の形に固まり。このプロセスは、外殻の正確な寸法と良好な外観を保証し。

金属の外殻の製造:金属の外殻はダイキャストプロセスまたは机械加工を使用することができ。ダイキャスト工法は射出成形と似ていますが、材料は金属。機械加工はより複雑な形状と高い精度が求められ。さらに、金属のハウジングは、導電性と耐腐食性を強化するために、多くの場合、メッキ処理を行う必要があり。

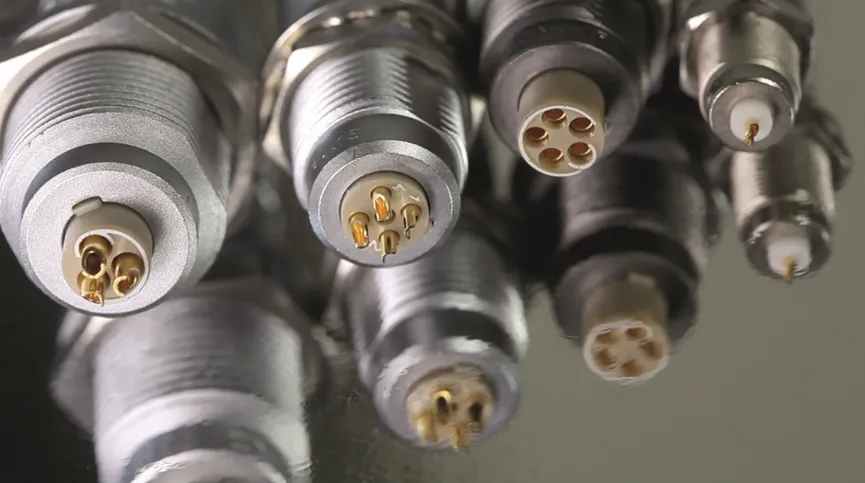

▲カスタムタッチ挿入タッチ

プラグインと絶縁:コネクタプラグインは通常、ゴムやシリコンなどの非導電材で作られ、ピンとハウジングを分離し、電気的な問題を防ぐために使用され。非導電ハウジングについては、プラグインの設計がより簡略化され得る。

接点の製造:接点は電気接続の核心部品として、その製造方式は主にプレスとCNC加工の2種類があり。プレスプロセスは高速プレス机を利用して金属板を必要な形に加工して、効率的で正確な特徴があります;CNC加工は,より複雑な接点形状に適してい。

品質検査と組み立て:製造工程全体において、厳格な品質検査が不可欠。ハウジング、プラグイン、接点、コンポーネントはすべて別個にテストして、欠陥がないことを確認する必要があり。組み立て段階では、各部品を正確に組み合わせて、完全な電気コネクタ製品を形成し。

まとめ

電気コネクタの製造プロセスは復雑で繊細なプロセスで、射出成形、金属加工、メッキ、プレス、CNC加工や品質検査などの復雑なプロセス。これらのプロセスを理解することは、設計者とエンジニアが選択時により合理的で賢明な意思決定を行うことを助け、それによって電子装置の性能と信頼性を確保し。
