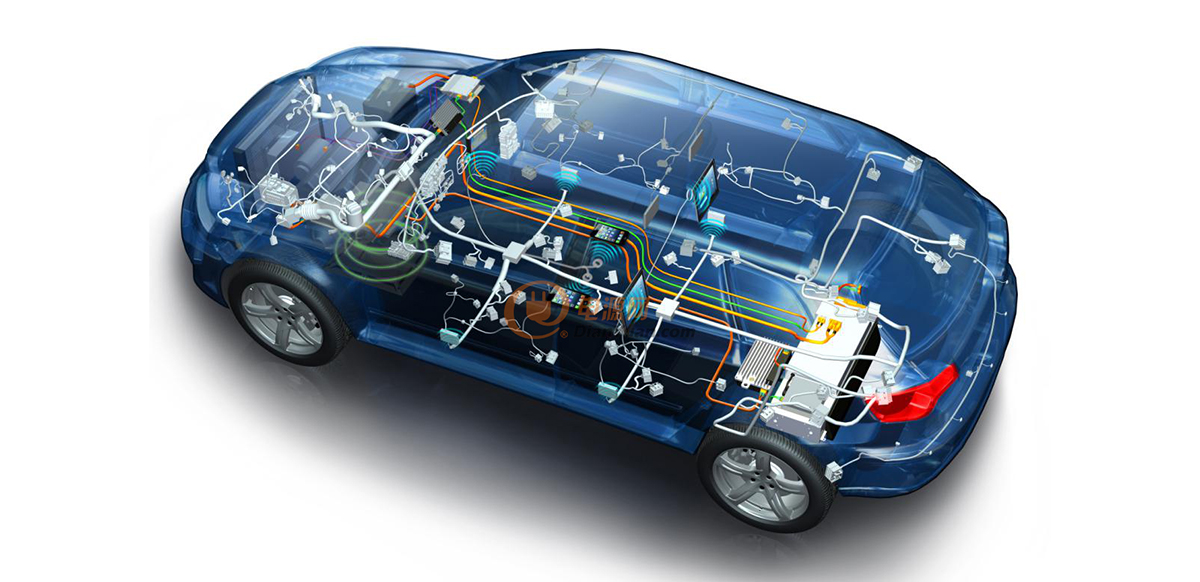

自動車用ワイヤーハーネスは自動車回路のネットワーク本体であり、ワイヤーハーネスがなければ自動車回路は存在しません。高級車でもエコカーでも、ワイヤハーネス編成は基本的に同じで、コードとプラグ、ゴムとテープでできています。自動車の安全性、快適性、経済性、排出性への要求が高まるにつれて、自動車のハーネスはますます複雑化しているが、車体がハーネスに与えるスペースはますます狭くなっている。そのため、自動車用ワイヤハーネスの総合的な性能設計をいかに向上させるかが注目されるようになってきました。また、自動車用ワイヤハーネスメーカーは、単に後工程の設計や製造をするのではなく、メーカーと共同で前工程の開発を行うことが当たり前になってきました。

1、ゴム部品の種類と応用

ゴム部品は電気部品が車体などの物体を貫通する時、電気部品が損害を受けないことと貫通物体の密封性を保つことを保証します。耐摩耗性、防水、密封などの役割を果たすためです。

ゴム部品の分類

その構造や固定方式も、定位置によって異なります。

ゴムの構造によって骨組み(ガイド構造、材料の多くはPA66)、骨組みなしの2種類があります。

ゴムの固定方式によって単孔固定、双孔固定の2種類があります。

2、自動車ワイヤーハーネスのゴムカバーの主な特徴です

①使用温度範囲が広く、耐高、低温性に優れています。

②高い耐熱性があり、ゴム部品によって温度が異なります。

120℃の環境で中長期的に使用することができ、最高使用温度は150℃です。

③大気と直接接触し、雨水などの液体の浸食に触れるため、冬の屋外の厳しい寒さに耐え、日光、湿気、寒い自然環境の中で亀裂が生じずに長期間使用できることが必要です。

④弾力性が良く、特に復元性が求められます。復数回の疲労運働に耐えることができて、復数回の環境で能力を変形することができます;可動係合部位にも静止係合部位にも使用できます。

⑤精密な完成品の安定性と厳格な完成品の寸法の公差の制御です。

自動車では、ワイヤハーネスのゴムカバーが静的シールと動的シールとして使われています。

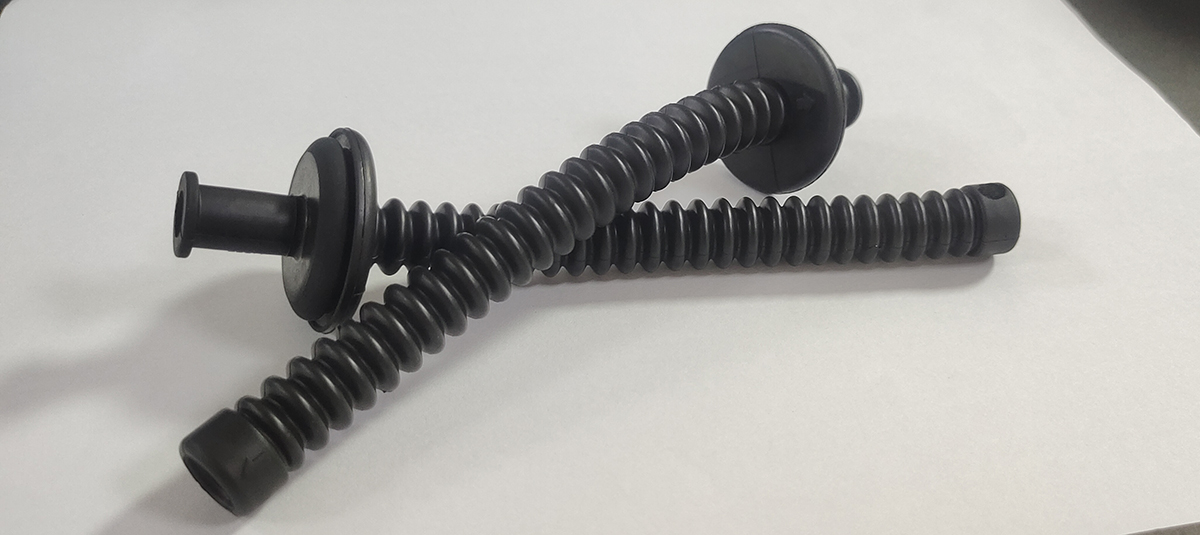

ゴム製カバー

3、自動車のゴムの部品の性能の要求と材料を選ぶ原則を選び

比較的に言えば、三元乙丙の総合的な性能は比較的によくて、だから今自働車の電気器具のゴムの件の主に選んだ材料は三元乙丙のゴムで、略してEPDMです。材料選びの根拠はこうです。

①耐老化性能

汎用ゴムの中ではEPDMの耐老化性が一番です。

耐オゾン性は最も良いです:オゾン濃度が高い環境の中で発生しないで、大きく天然ゴム、ブテンゴム、ネオプレンゴムなどの汎用ゴムより優れています。

耐候性が良い:日光、湿気、寒い自然環境で長期間使用でき、亀裂が生じません。

耐熱性能:120℃の環境で長期間使用でき、最高使用温度は150℃です。温度が150℃を超えると、エチルプロピルゴムはゆっくりと分解を始め、200℃で硫化ゴムの物理的な机械的な性能もゆっくりと低下します。しかし老化防止剤に加入して乙丙ゴムの高温使用性能を改善することができて、温度と高温の下で使用寿命を高めます。

②電気絶縁性

電気絶縁性と耐電暈性に優れ、浸水後の電気性能の変化も少なく、特に電気絶縁製品の製造に適しています。

③低密度・高充填特性

エチルプロピルゴムの密度はすべてのゴムの中で最も低く、約860 ~ 870㎏/m3です。つまり、同じ体積のエチルプロピルゴム制の重量は他のゴムより軽くて、大量の油と充填剤を充填することができて、コストを下げて、しかも物理的な机械的な性能に影響があまりありません。

④低温性能と衝撃弾性

エチルプロゴムは天然ゴムに次ぐ高い弾性を持っています。乙丙ゴムは良い低温性能を持って、低温の下で比較的に良い弾性と小さい圧縮変形を保つことができて、その最低限界は温度を使用して-50℃に達することができます。

4、ワイヤーハーネスのゴム材料の将来の発展

ますます深刻なエネルギー問題と環境問題;持続的な規制の要求です自働車の設計原則は軽量化と小型化の転換と設計経済性の向上です;車両用材料への新たな要求をもたらし、同時に部品用材料の革新を導いています。ワイヤハーネスのゴム部品は新たな突破口を見出し、熱可塑性エラストマーに注目しています。

熱可塑性エラストマー略してTPE、常温の下でゴム状の弾性を示して、高温の下で成形の1類の新型の高分子材料を可塑化することができることを示して、1類のゴムとプラスチックの間のエラストマー材料です。前世紀の60年代の中期に登場して以来、第3世代のゴムとして極めて急激な発展を得ました。TPEの最大の特徴は加硫加工を必要としないことで、熱可塑性プラスチック成形工法を採用しています。このように、成形サイクルを大幅に短縮することができ、廃棄物を利用することができ、節資と省エネルギー、環境保護に有利です。
