熱伝導性熱抵抗:熱の伝達抵抗を測る総合指標です。

熱伝導性熱抵抗は、材料や構造物の熱伝導性の流れを妨げる能力を評価する重要なパラメータで、熱が物体の内部を伝達するときに遭遇するこのような内部抵抗を熱伝導性熱抵抗と呼ばれています。

熱流経路の断面積が不変の状況では、簡単な式R熱阻止=L/(k*A)によって熱伝導熱抵抗を計算することができます。ここで、Lは材料の厚さを表し、Aは熱流方向に垂直な断面積であり、kは材料の熱伝導率であり、この値は材料の熱伝導能力を直接反映しています。

動力電池パック風冷放熱技術解析

ファン加速放熱法:バッテリーモジュールの一端に放熱ファンを巧みに取り付けて、もう一端は通風孔を確保して、この設計は空気がコアの隙間の中で高速に流れることを促して、それによって効果的にコアの働作過程で発生する大量の熱を取って、バッテリーモジュールが安定して高効率な働作状態を維持することを確保します。

熱伝導性シリコンスペーサー放熱補助:電気極部の上部と下部に、高性能の熱伝導性シリコンスペーサーを敷いています。これらのスペーサーは、上部と下部の熱の伝導効率を高め、熱をすばやくハウジングに伝達して放熱するだけでなく、優れた電気絶縁と防棘特性により、バッテリーパックにさらなる安全性を提供します。

動力電池パック液冷放熱技術の概要

液冷管循環放熱システム:コアで発生した熱をまず熱伝導性シリコンシートを通じて液冷管に効率よく伝えます。その後、冷却液が管内を自由に循環し、自身の熱膨張と強力な比熱容を利用して熱を持ち去ります。

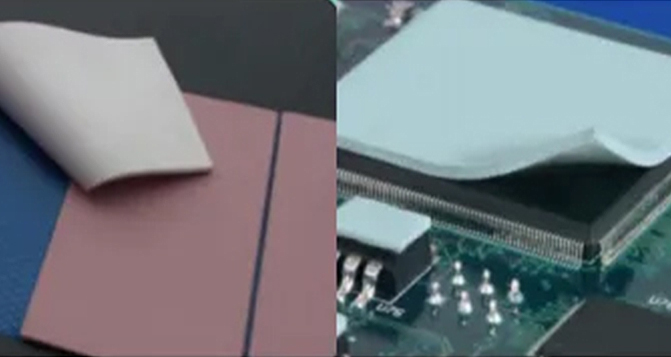

熱伝導性シリコンシートの総合的な利点:水冷方式の理想的な補助材料として、熱伝導性シリコンシートは良好な絶縁性と高い弾性靭性を備えているだけでなく、コア間の振動摩擦による破損や潜在的な短絡リスクを防ぐことができます。

働力電池パック自然対流放熱机構詳しく説明し

空間に余裕があり、空気の接触が良好なバッテリーパックについても、自然対流による放熱方式が注目されます。露出部は空気と直接自然に熱交換でき、底部など自然に熱交換しにくい部分はラジエータで放熱を補助します。この過程で、熱伝導性シリコンシートをラジエータとバッテリーパックの隙間を埋めるために使用し、熱の伝導効率を高めただけでなく、手ブレ補正、絶縁など複数の機能を兼ね備えています。

熱伝導性シリコンシートは耐摩耗性、耐引き裂き、絶縁、制震、高圧縮性などの面での優れたパフォーマンスを考慮して、施工の便利な優位性、それはすでに新エネルギー自働車の働力電池の放熱解決方案の中で不可欠な選択になって、効果的に電池パックと加熱シート、金属の外殻の間の多くの潜在的な問題を解決しました。
