プッシュプル式コネクタとは何ですか?

01、コネクタを理解します:プッシュ式コネクタ

プッシュプル式コネクタは円形コネクタで、そのスプリング作用円柱形スリーブは、内部は一体型コネクタハウジングであり、接続の過程で自己ラッチします。押圧と引張、回転と引張、または他の特定の解除操作によって接続を解放し、接続が意図せずに切断されないようにします。プッシュ式の円形コネクタは、様々なサイズ、電圧、ピン数、および同軸、三軸、流体、空気圧の配置があります。

プッチアップ式の円形コネクタは、1954年にミラノで開催された電子展示会に参加したエンジニアでLEMO Connectorsの創設者であるLeon Mouttetによって発明されました。展示会で、彼は標準的な円形コネクタの選択(主にネジやマウントロックの円形コネクタ)を調べて、これらのコネクタのタイプには時間と両方の手が必要だという問題に気づきました。Mouttetは、自動車のライターに使われるバネの動きから着想を得て、高速ロックの代替ソリューションを開発しました。彼の新しい円形コネクタの設計は、最終的にプルアップ式のLEMO Bコネクタシリーズとなりました。

それ以来、多くのコネクタ企業は、特定の市場やアプリケーションに対応できる独自の性能を持つ、プッシュプル式の円形コネクタを開発しました。

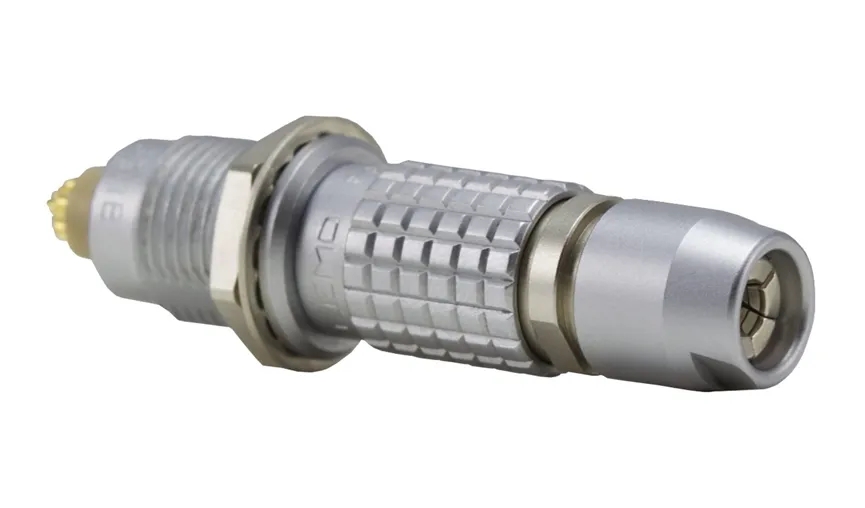

LEMOのBシリーズのプッシュプルコネクタ

ある外科医が引退したLEMOの販売担当ディレクターWalter Straessleにこう言ったとき、「もしコネクターが切れていて、我々の手術が失敗したら、それはあなたのせいです!Straessle氏は「問題ありません接続は切れません

02、オペレーションのメリット

人間工学に基づいた操作は、この丸いコネクタータイプのマークです。プッシュプルロック機構は、ブラインド接続の場合であっても、ユーザーが片手で簡単にデバイスの接続または切断を可能にします。聴覚や触覚の「ガチャ」音はユーザーに接続が完全で安全なことを保証します;入念なチェックや目視確認は不要です。これにより、さまざまなスキルレベルのユーザーが、迅速かつ確実にデバイスに接続できるようになります。キー操作、カラーコード、LEDオプションがこの保証を強化します。

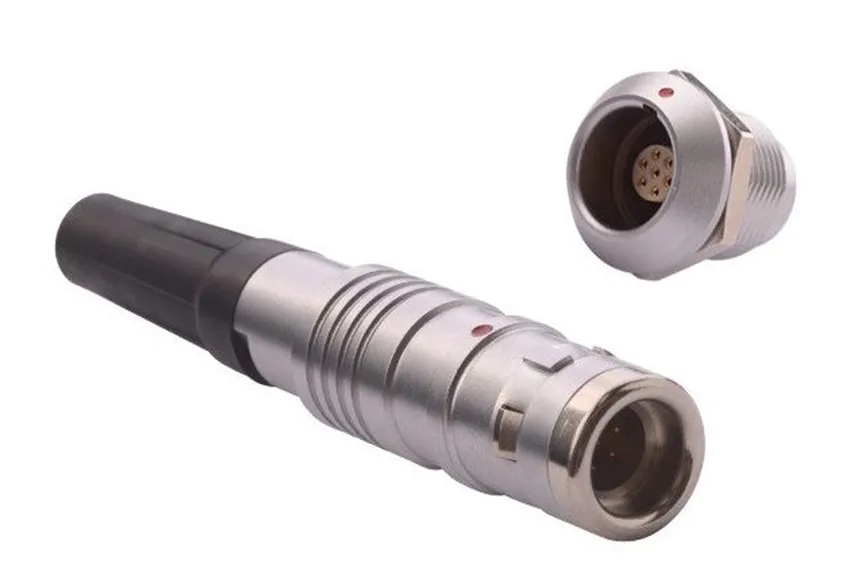

ITT CannonのPLシリーズのプラスティック型コネクタは、ケースのレリーズスリーブを引くことで切断し

設計説明書

標準プッシュプル型の円形コネクタの設計は、単一の認証や基準がないためにばらつきが大きく、メーカー間の相互運用性の例はほとんどありません。多くのスラッピング製品は、IEC 60606-1やmil-std-810fといった特定の市場基準に適合して設計されテストされています。

接続回数プッシュプル円形コネクタは、プラスチックバージョンでは少なくとも2,000回、金属バージョンでは少なくとも5,000回のプラグを抜くように設計されています。

ピッチングコネクターは重い工具を必要としないため、2本の指でハウジングをつかむだけで接続したり切断したりすることができます。(ねじれ運動が必要な押し引きには余分な隙間が必要です)

プッシュコネクタのハウジングに使用される材料は、銅、ステンレス鋼、金、合金です。医療市場では、プラスチックやポリマーという選択肢が、清潔性や美しさから好まれています。医療機器に使われる材料は通常、高圧滅菌器、紫外線滅菌、その他の消毒に耐えることができます。場合によっては生体適合材料が必要になるかもしれません。宇宙やその他の市場で使用されるプッシュプルは、ガス除去の要件を満たす必要があるかもしれません。

補強プルアップ式の円形コネクタとケーブル組立品は、特定の耐久性特性を持っており、極端な温度、放射線、乱暴な処理、化学品、その他の環境要因にさらされるような過酷な用途に適しています。

シーリング多くのメーカーは、IPレベルの保護を備えたプッシュプルコネクタを提供しており、流体や粒子の流入を防ぐことができます。コネクタ内の気密シールは、シリコン製のOリングとケーブルキット周辺のフレキシブルポリマーカバーで強化できます。

干渉電磁干渉(EMI)や無線周波数干渉(RFI)は、医療環境や航空環境などの電子機器で溢れている環境における重要な問題です。ハウジングとグランド端子に金属を使用することでこのような懸念を軽減することができ、いくつかのメーカーは強化シールドを提供しています。

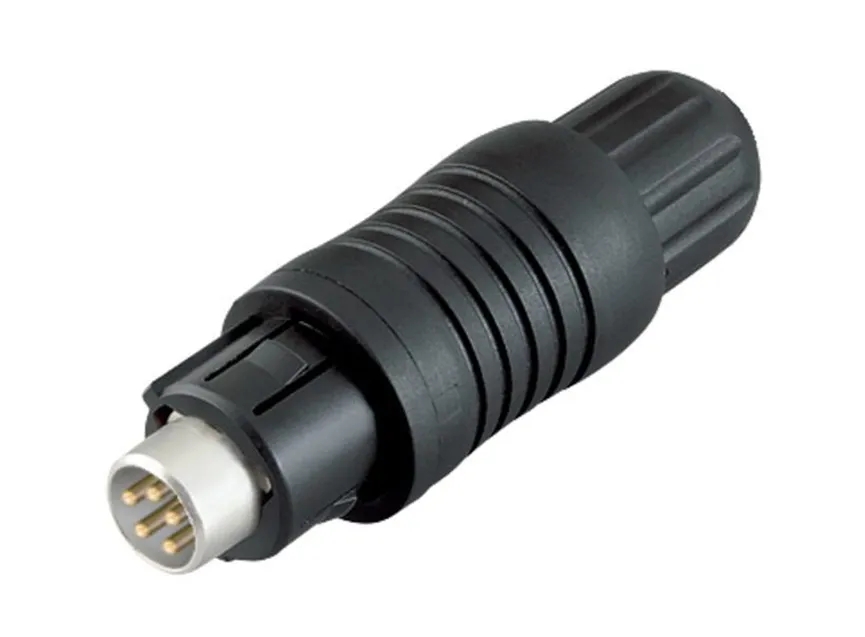

Binderの超小型プッシュプルコネクタは産業用途に適してい

03、市場、業界、応用

医療(ポータブル、ハンドヘルド、診断機器)、産業(自動制御、ロボット)、試験・測定(アナライザ、試験機器)、A/V(イベント配線、放送機器)、通信(アンテナ、レーダー、無線機器)、自動車(診断・生産機器)、軍用/航空(兵士の着用機器、携帯機器)、輸送(鉄道信号、監視)などです。制御システムです)

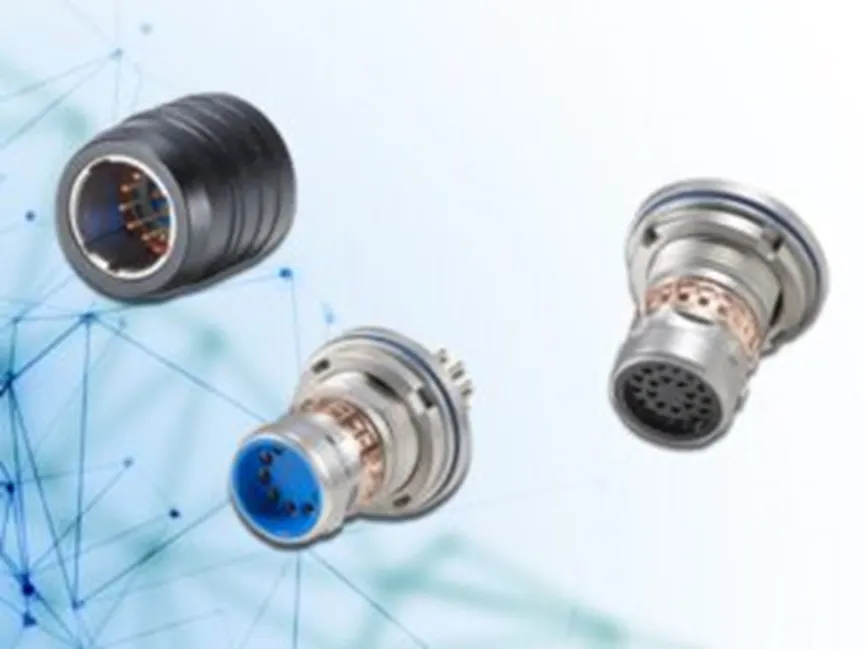

ベルニエのCMAシリーズは過酷な環境での使用を想定して設計されています。無線機、兵士システム、戦術機器などに使われ。

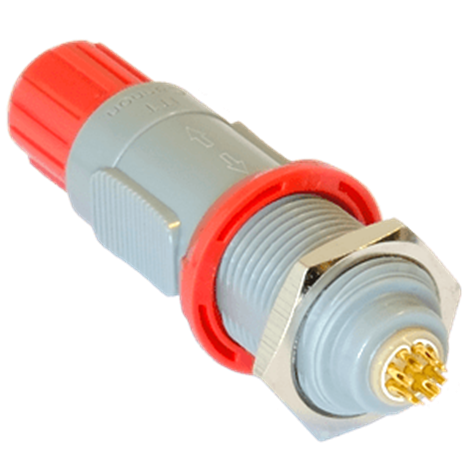

NorCompのquik-loq補強防水プルアップ式円形コネクタは使い捨てのオプションを用意してい

出典:ワイヤーハーネスワールド
