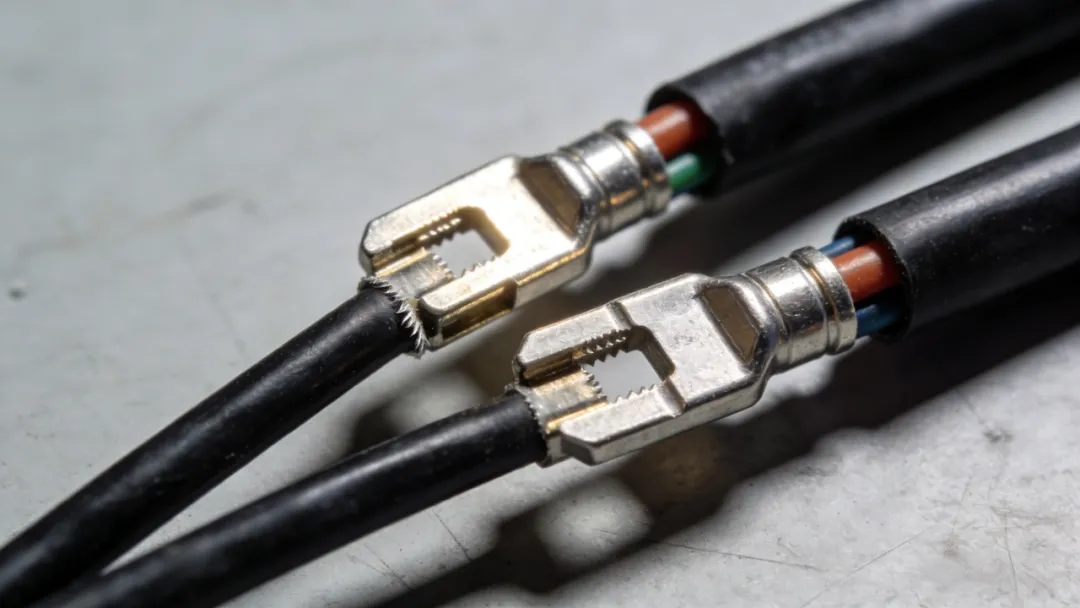

圧着工芸は自動車ワイヤハーネスの電流安定伝送を保証する核心である。その品質は3つの基準を満たす必要がある：金属被覆率100％、導線に損傷なし、端子に変形なし。金型による冷間圧着により、端子と導線が金属相互ロック構造を形成し、銅線が完全に被覆され均一に分布し、圧着部分が滑らかで堅牢となり、1000回以上の振動テストに耐えることができる。

圧着高さの偏差が0.2mmを超えるか、金型が摩耗した場合、銅線の露出や切断などの欠陥が生じやすく、接触抵抗が3～5倍上昇し、局所的な発熱や火災のリスクを引き起こす可能性があります。過去には、圧着不良による接触故障が原因で電気自動車がリコールされた事例があります。

防水等級はワイヤハーネスが複雑な環境下で重要な防護を果たす要件である。IPX7規格に適合するワイヤハーネスは、シールリング、防水栓、および波形管の三重構造を採用しており、1メートルの水深で30分間浸漬しても内部が乾燥したままとなる。防水栓は-40℃から125℃の範囲で弾性を保ち、波形管は効果的に振動を吸収し摩耗に耐える。

防水が不十分だと、水蒸気がハーネスに侵入しやすく、導線が酸化したり、信号が遅延したりし、深刻な場合はECUがショートする可能性があります。例えば、あるSUVではドアハーネスの防水栓が劣化し、雨水が浸入して車が停止しました。

圧着と防水が共同で電気システムの安全冗長性を構築する。エンジンルームなどの高温区域では、ワイヤハーネスは高抜力（≥200N）とIPX9Kの防水等級を同時に備える必要がある。シャーシ区域では塩水噴霧試験に合格し、砕石や泥砂に耐える必要がある。新エネルギー車の高圧ワイヤハーネスはさらにインピーダンス≤50μΩを必要とし、シールド層と難燃防水カバーを組み合わせて電磁干渉と漏電を防ぐ。

全自動圧着装置（精度±0.01mm）を採用し、IPX8認証を取得したワイヤハーネスでは、故障率が手作業圧着の1/20まで低下する。自動運転の発展に伴い、将来の「スマートワイヤハーネス」は圧着状態をリアルタイムで監視し、安全性をさらに高める可能性がある。

ワイヤハーネスは自動車の「見えざる守護者」のようなもので、ミリ単位の精度と厳しい防水テストは、車両全体の安全性と信頼性に直結している。
